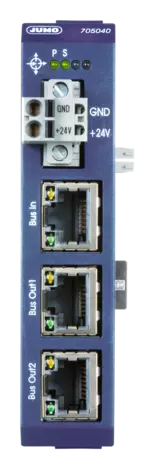

Модуль маршрутизатора позволяет осуществлять децентрализованное (распределенное) развертывание системы автоматизации с контроллером JUMO mTRON T PLC. Модули ввода и вывода могут быть распределены на нескольких DIN-рейках в различных шкафах управления. 3 разъема RJ-45 на передней панели: 1 вход и 2 выхода системной шины. Модули маршрутизаторов могут быть удалены друг от друга или от центрального блока максимум на 100 м.
общие технические данные | |
---|---|
Интерфейсы | 3 разъема RJ-45 на передней панели: 1 вход шины (системная шина), 2 выхода шины (выход 2 = системная шина) |
Специальные характеристики | Децентрализованное расположение модулей системы автоматизации на расстоянии до 100 метров между многофункциональными панелями, базовыми модулями или маршрутизаторами, адресация с помощью поворотных кодовых переключателей для специальных применений, гальваническая развязка передних интерфейсов, подача рабочего напряжения, быстрое подключение рабочего напряжения и системной шины с помощью простого соединения модулей |
Электропитание | 24 В постоянного тока +25/-20% |
Корпус | Пластиковый корпус для монтажа на рейке в шкафу управления |
Размеры | 22,5 x 103,6 x 101,5 мм |
Уровень защиты | IP20 |
Температура окружающей среды | -20 - 55 °C |
Сертификаты | UL, DNV-GL |
